断路器莫名跳闸，电缆偷偷发热，甚至一场本可避免的电气火灾…
事故追责时，白纸黑字签着你名字的“错误参数”，很有可能成为最无法辩驳的责任证据!
这些基本参数，你真的填对了吗?
别担心，快收藏这篇文章!
老师将使用品茗施工云安全计算软件，逐步进行施工临时用电组织设计基本参数填写，建议收藏!
参数解析

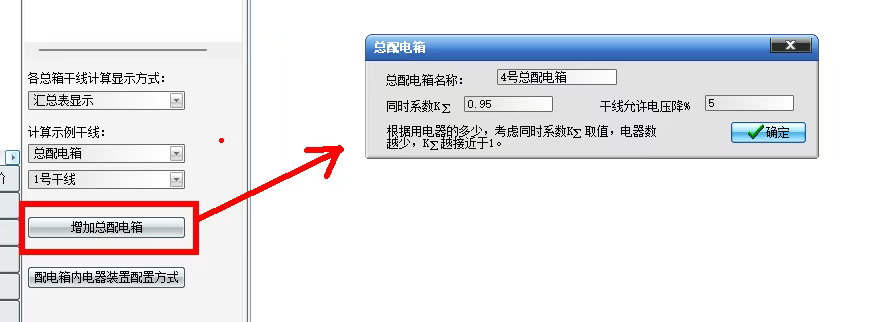

总配电箱
总配电箱名称： 自定义命名
同时系数：取值0.9~1.0之间，电气数量越少越接近1.0
干线允许电压降：一般取值5%
《建筑与市政工程施工现场临时用电安全技术标准》JGJT46-2024 第6.1.3 架空线导体截面的选择应符合下列规定：2 线路末端电压允许偏移值应为其额定电压的士5%;

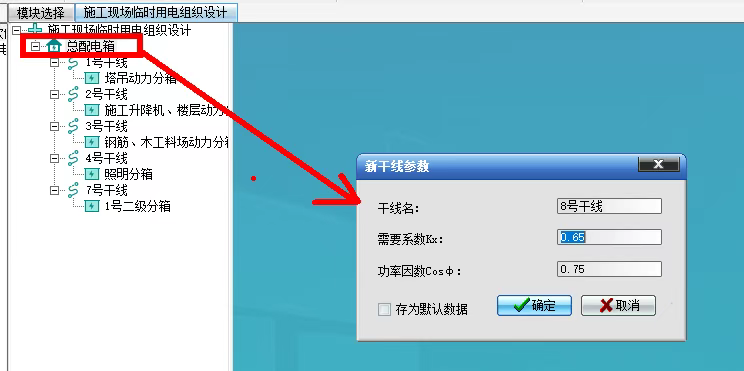

添加子干线：

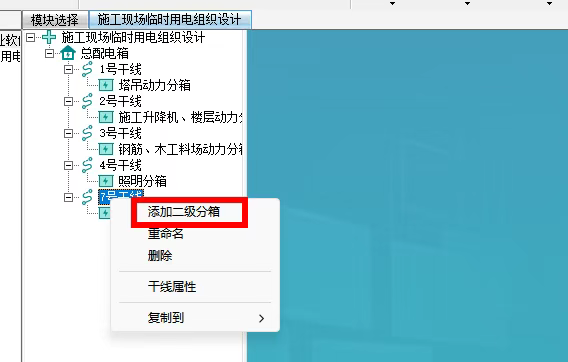

添加分配电箱：

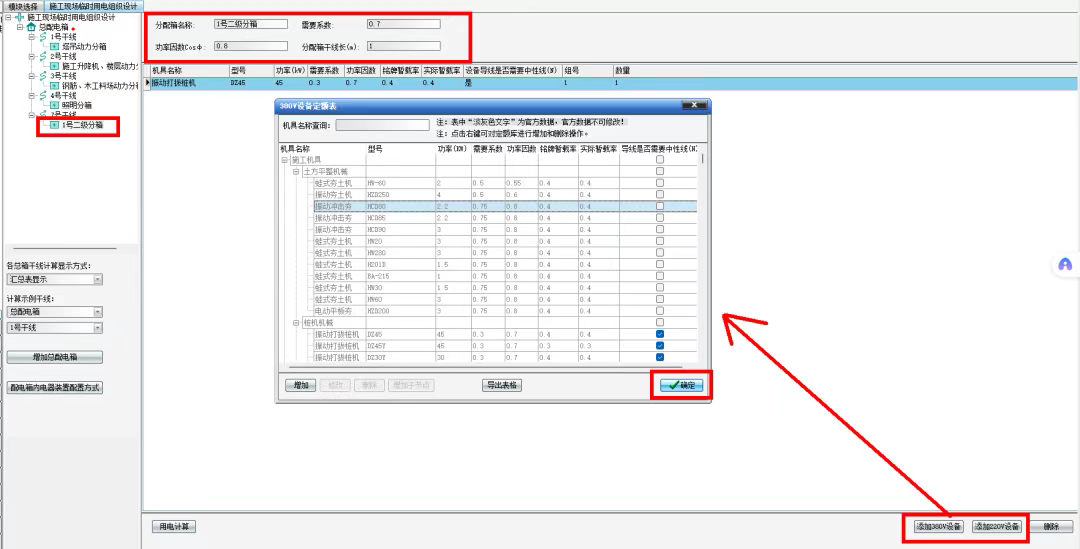

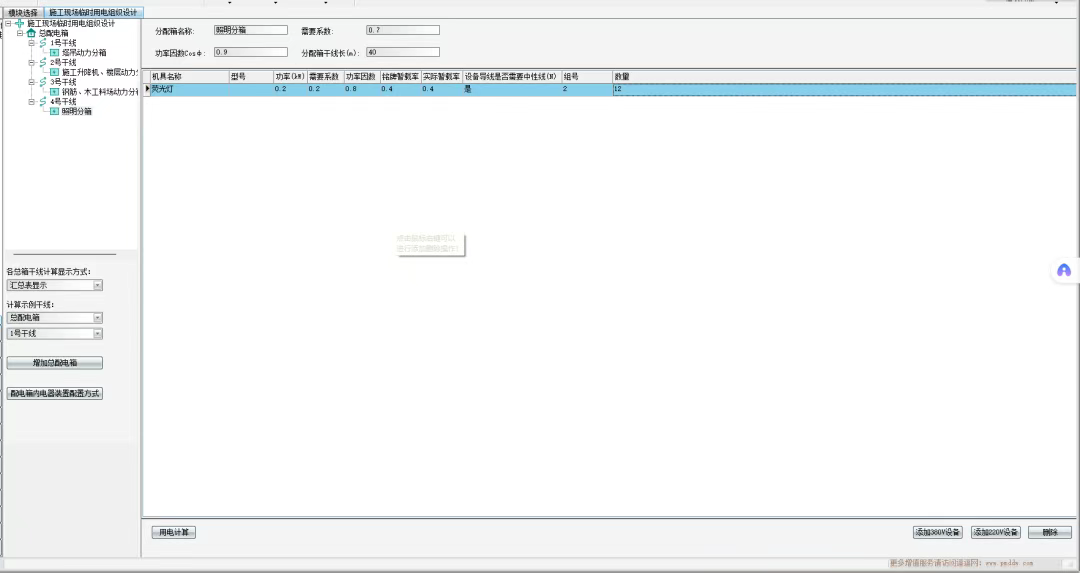

分配电箱下增加用电设备
分配箱名称：自定义命名
需要系数：每个设备需要系数按功率加权计算得到
功率因数：每个设备功率因数按功率加权计算得到
分配箱干线长：根据现场实际配线长度填写
设备的基本参数填写
机具名称：根据铭牌填写
型号：根据铭牌填写
功率：根据铭牌填写

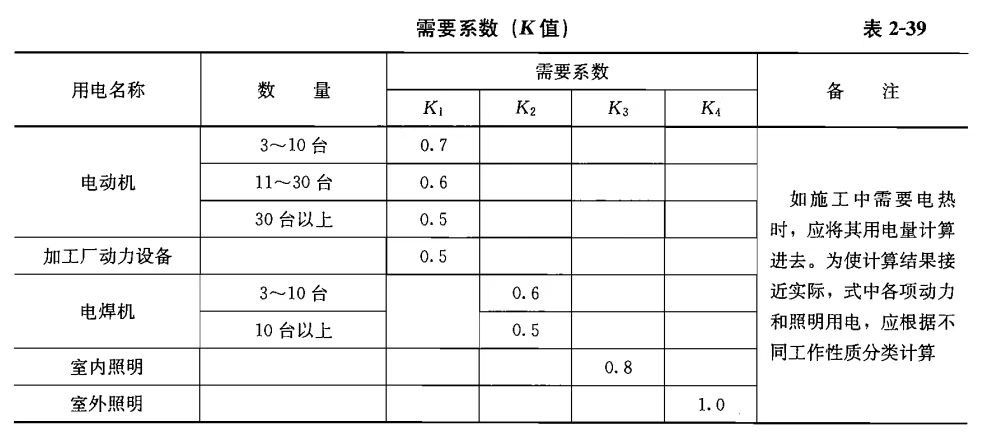

需要系数：根据铭牌填写，铭牌未标注时可参考《施工计算手册》表2-39
功率因数：根据铭牌填写
铭牌暂载率：根据铭牌填写
实际暂载率：根据铭牌填写
设备导线是否需要中性导线：单相用电必须设置中性线。三项用电如果用电设备三相平衡可不设置中性线，三相不平衡必须设置中性线。
组号：表示设备对应分配电箱引出线的端子。
数量：动力设备数量为1，照明设备数量不超过25。
《建筑与市政工程施工现场临时用电安全技术标准》JGJT46-2024 第4.1.2 每台用电设备应有各自专用的开关箱，不得用同一个开关箱直接控制2台及以上用电设备(含插座)。
《建筑与市政工程施工现场临时用电安全技术标准》JGJT46-2024 第9.2.6 照明系统宜使三相负荷平衡，其中每一单相回路上，灯具和插座数量不宜超过25个，工作电流不宜超过16A。

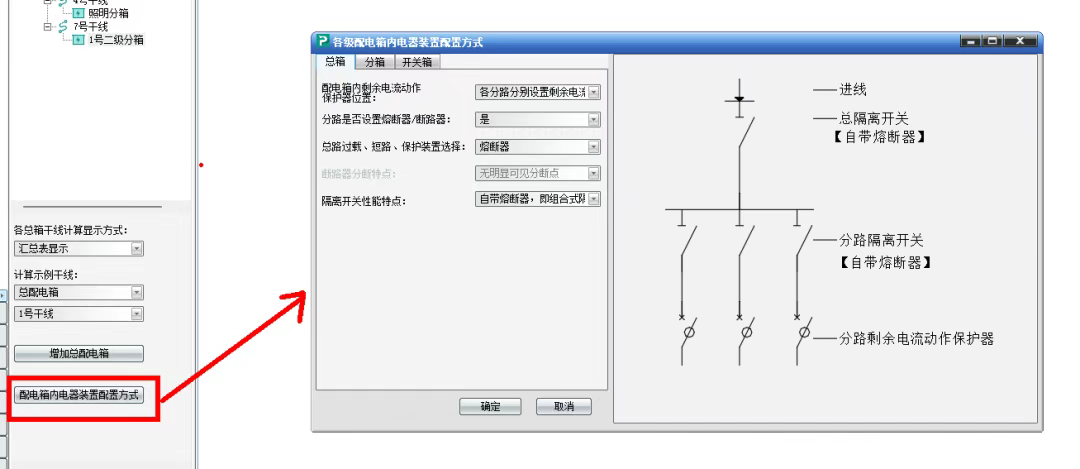

配电箱内配电装置设置
配电箱内剩余电流动作保护器位置：总路设置剩余电流动作保护器/各分路分别设置剩余电流动作保护器。为保证现场供电稳定，一般做法各分路分别设置剩余电流动作保护器。
分路是否设置熔断器/断路器：是/否
总路过载、短路、保护装置选择：断路器/熔断器(常见断路器较多)
断路器分断特点：无明显可见分段点/有可见分断点，并能同时断开所有极
《建筑与市政工程施工现场临时用电安全技术标准》JGJT46-2024 第4.2.1 总配电箱内的电器装置应具备电源隔离、正常接通与分断电路，以及短路、过负荷、剩余电流保护功能。电器设置应符 合下列规定：
【隔离开关应设置于电源进线端，应采用分断时具有可见 分断点，并能同时断开电源所有极的隔离电器;当采用分断时具 有可见分断点的断路器时，可不另设隔离开关;】
分配电箱
配电箱内是否设置剩余电流动作保护器：设置/不设置(大型项目一般会设置)
配电箱内剩余电流动作保护器位置：总路设置剩余电流动作保护器/各分路分别设置剩余电流动作保护器。为保证现场供电稳定，一般做法各分路分别设置剩余电流动作保护器。
分路是否设置熔断器/断路器：是/否
总路过载、短路、保护装置选择：断路器/熔断器(常见断路器较多)
断路器分断特点：无明显可见分段点/有可见分断点，并能同时断开所有极

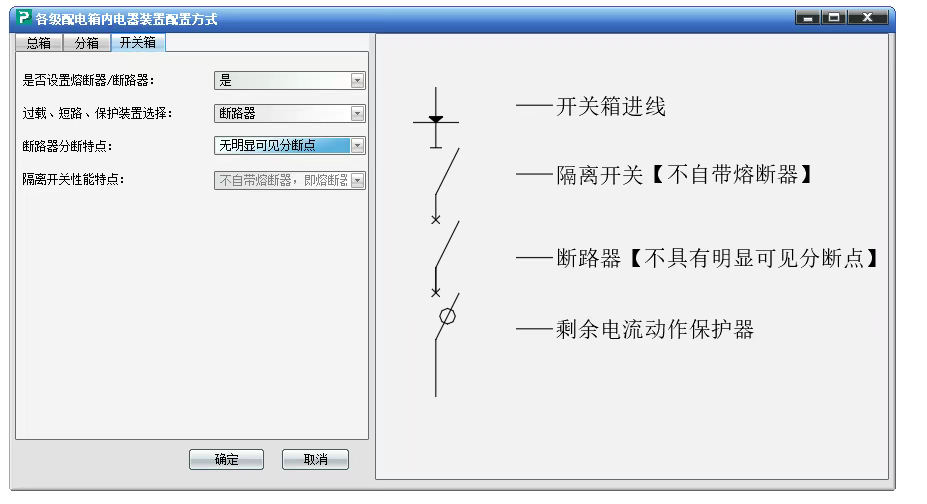

开关箱
是否设置熔断器/断路器：是/否
过载、短路、保护装置选择：断路器/熔断器
断路器分断特点：无明显可见分段点/有可见分断点，并能同时断开所有极

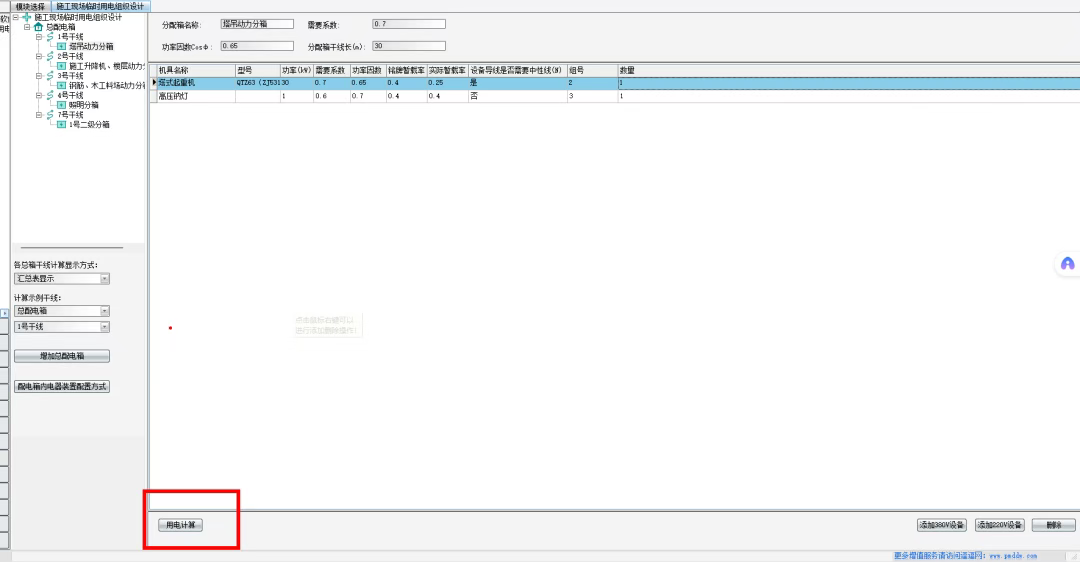

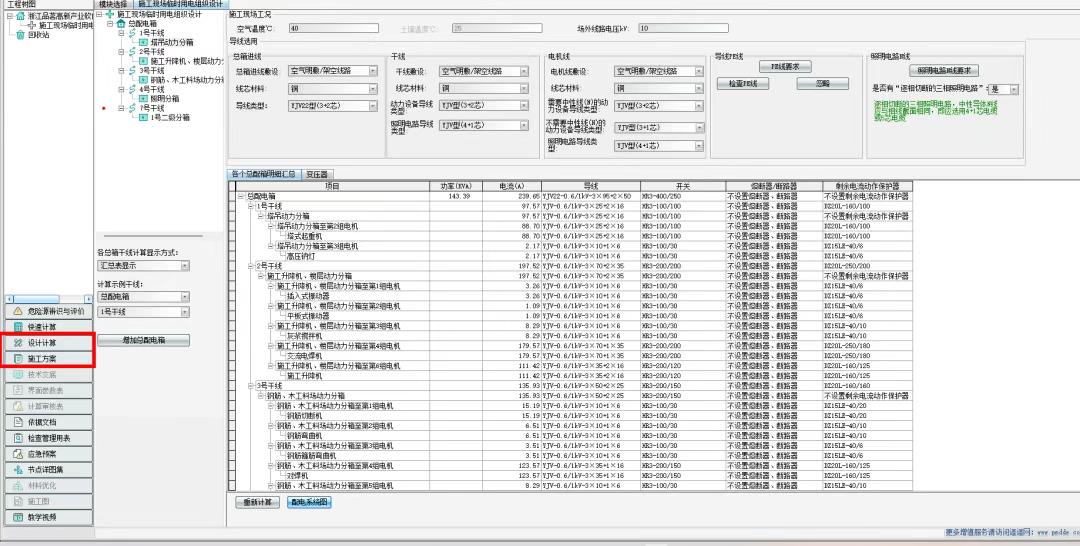

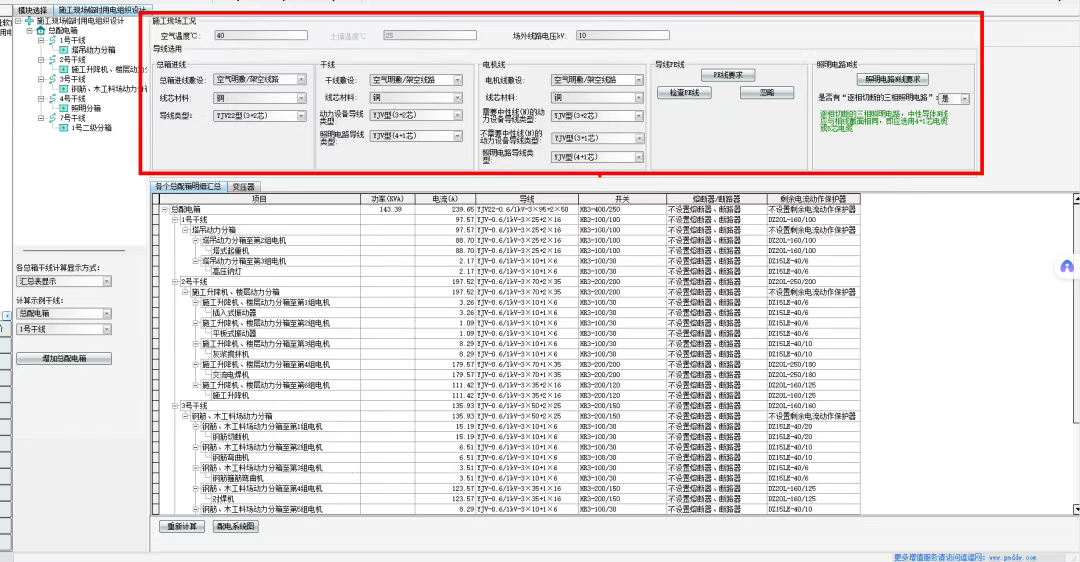

用电计算
温度、导线型号、架线方式等根据现场实际设计选择

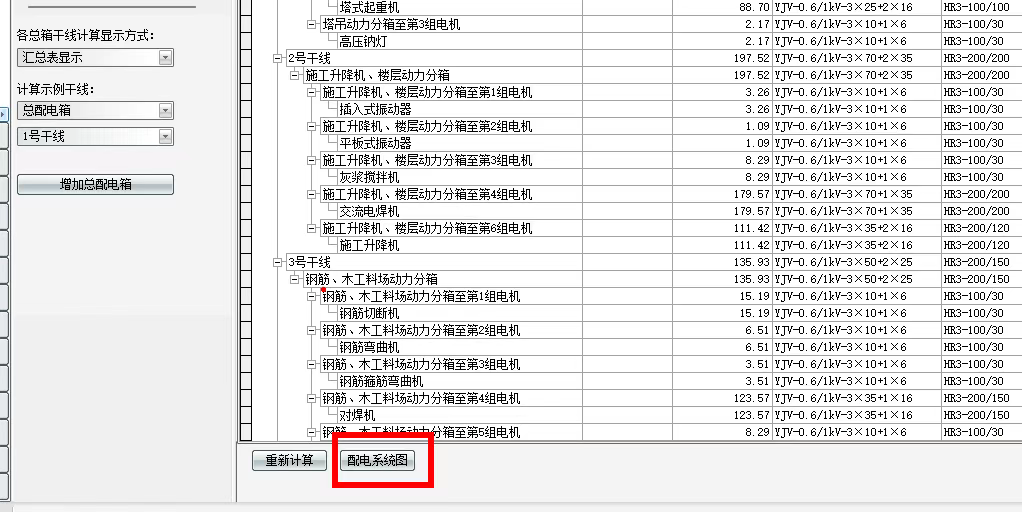

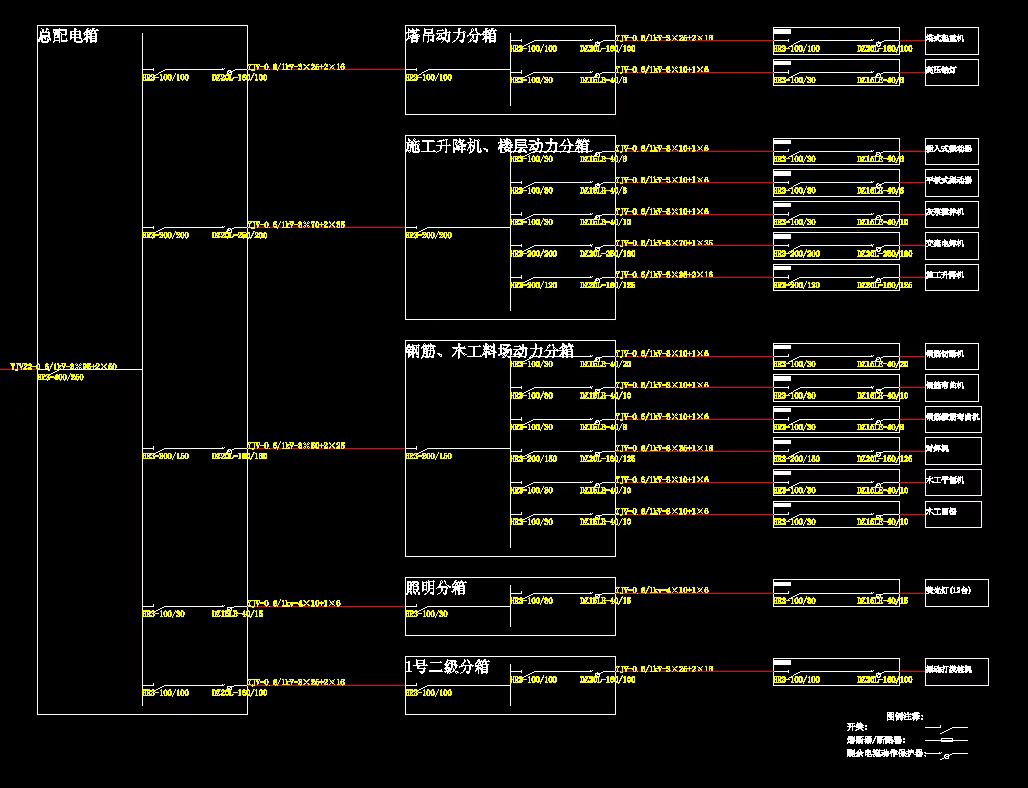

配电系统图
成果导出
