临边防护的参数，你真的填对了吗?

　　看似简单的临边防护栏杆，却是安全检查和事故追查的“重灾区”。立杆间距多出5公分，横杆高度差了几厘米，都可能成为一张整改通知单，或一个致命安全隐患。

　　别再凭感觉填写!本文直接聚焦《建筑施工高处作业安全技术规范》(JGJ80-2016) ，将临边防护的核心参数(高度、间距、荷载等) 提炼成一份清晰的现场速查指南。

　　老师将使用品茗施工云安全计算软件，逐步图解教学，建议收藏哦!

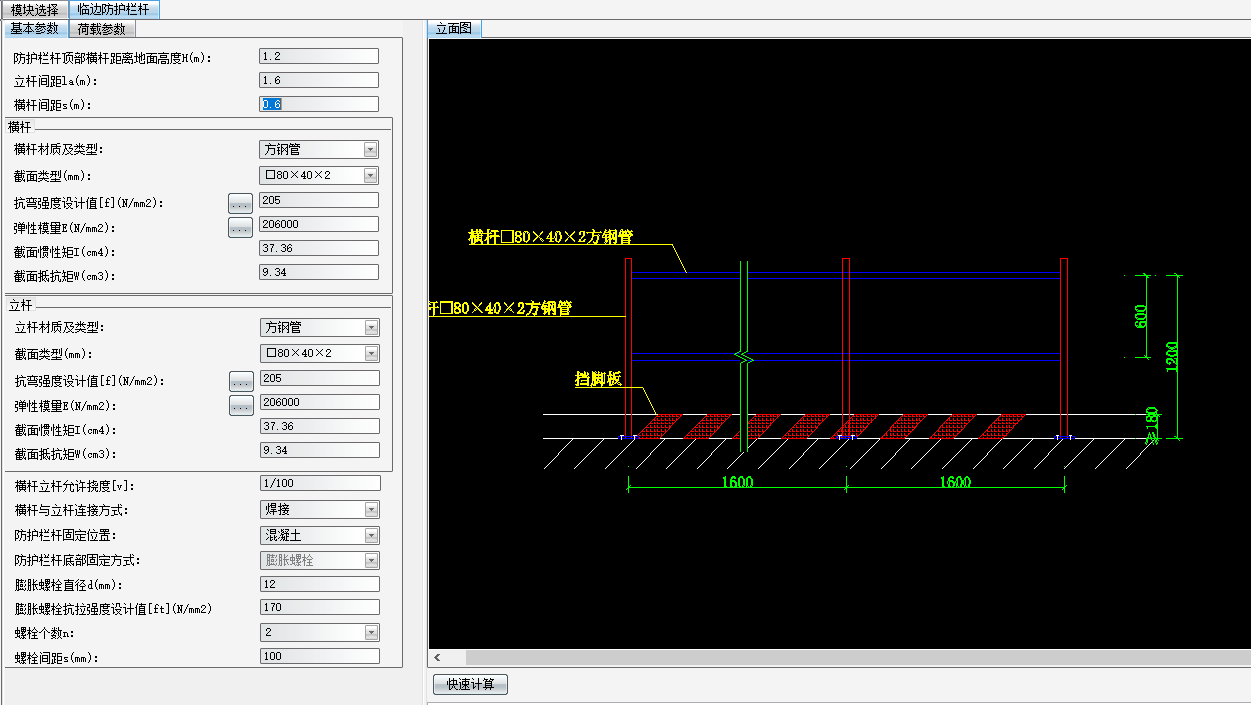

　　基本参数

　　防护栏杆顶部横杆距离地面高度H(m)：根据设计高度填写。《建筑施工高处作业安全技术规范》JGJ80-2016 4.3.1条 1 防护栏杆应为两道横杆，上杆距地面高度应为1.2m，下杆应在上杆和挡脚板中间设置;

　　立杆间距1a(m)：根据设计间距填写

　　《建筑施工高处作业安全技术规范》JGJ80-2016 4.3.1条 3 防护栏杆立杆间距不应大于2m

　　横杆间距s(m)：根据设计间距填写

　　《建筑施工高处作业安全技术规范》JGJ80-2016 4.3.1条 2 当防护栏杆高度大于1.2m时，应增设横杆，横杆间距不应大于600mm

　　横杆

　　横杆材质及类型：根据现场实际材料填写(一般方钢管使用较多)

　　截面类型(mm)：根据现场材料填写外径、壁

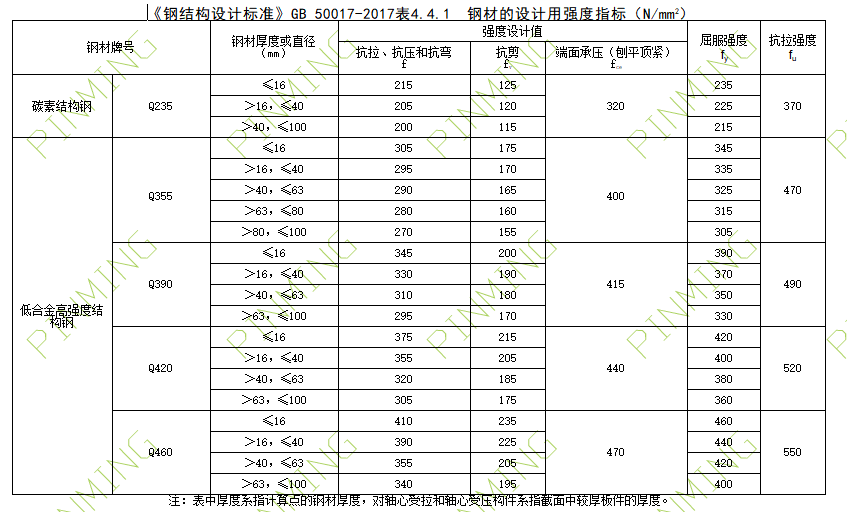

　　抗弯强度设计值[f](N/mm2)：根据钢材等级查表(一般为 235钢材)

　　弹性模量E(N/mm2)：查看下表

　　截面惯性矩I(cm4)、 截面抵抗矩W(cm3)：软件会自动生成对应数字，与横杆的外径、壁厚相关

　　立杆

　　立杆材质及类型：钢管/方钢管

　　截面类型(mm)：根据现场材料填写外径、壁厚

　　抗弯强度设计值[f](N/mm2)：根据钢材等级查表(一般为 235钢材)

　　弹性模量E(N/mm2)：查看下表

　　截面惯性矩I(cm4)、 截面抵抗矩W(cm3)：软件会自动生成对应数字，与横杆的外径、壁厚相关

　　横杆立杆允许挠度[v]：1/100

　　《建筑施工高处作业安全技术规范》JGJ80-2016 条文说明：关于容许挠度值，由各地有关主管部门视不同材料和具体情况自行决定。

　　横杆与立杆连接方式：焊接

　　防护栏杆固定位置：混凝土/土体

　　防护栏杆底部固定方式：膨胀螺栓/预埋

　　膨胀螺栓直径d(mm)：根据选择材料填写

　　膨胀螺栓抗拉强度设计值[ft](N/mm2)：Q235钢材膨胀螺栓抗拉强度设计值取170MPa

　　螺栓个数n：根据现场设置数量填写(一般为2个或4个)

　　螺栓间距s(mm)：根据现场测量

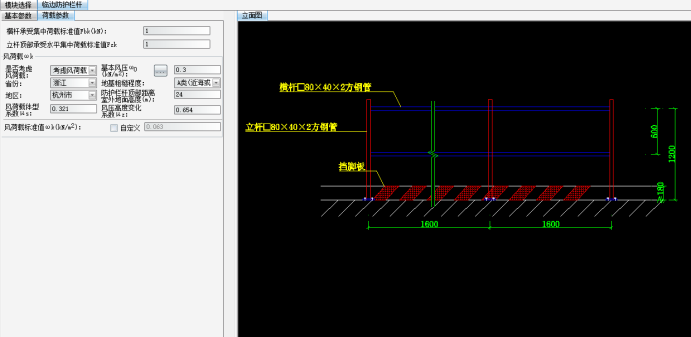

　　荷载参数

　　横杆承受集中荷载标准值Fbk(kN)：1KN

　　立杆顶部承受水平集中荷载标准值Fzk：1KN

　　《建筑施工高处作业安全技术规范》JGJ80-2016 4.3.4防护栏杆的立杆和横杆的设置、固定及连接，应确保防护栏杆在上下横杆和立杆任何部位处，均能承受任何方向1kN的外力作用。

　　是否考虑风荷载：是

　　省份、地区：根据项目所在地填写

　　基本风压W(kN/m2)：会根据项目所在地自动生成当地基本风压

　　地基粗糙程度：根据结构总说明填写或根据项目所在位置填写(A类(近海或湖岸区)B类(城市郊区)C类(有密集建筑群市区)D类(有密集建筑群且房屋较高市区)

　　防护栏杆顶部距离室外地面高度(m)：根据现场实际高度填写

　　风荷载体型系数Hs：与立杆横杆间距有关，一般可按照最不利取值1.0(设置了安全防护网)

　　风荷载体型系数Uz：软件会根据高度与地面粗糙程度自动生成不需要填写。
