别担心，今天的文章就是你的“避坑指南”。我们将一步步拆解这些关键参数，让你彻底搞懂该怎么填，为何这么填。老师将使用品茗施工云安全计算软件，逐步进行板桩支护计算基本参数填写，建议收藏!
基本参数
土压力计算依据：经典法
基坑(槽)参数
支护桩材料：钢板桩(点击下三角可切换其他材料如工字钢、H型钢)

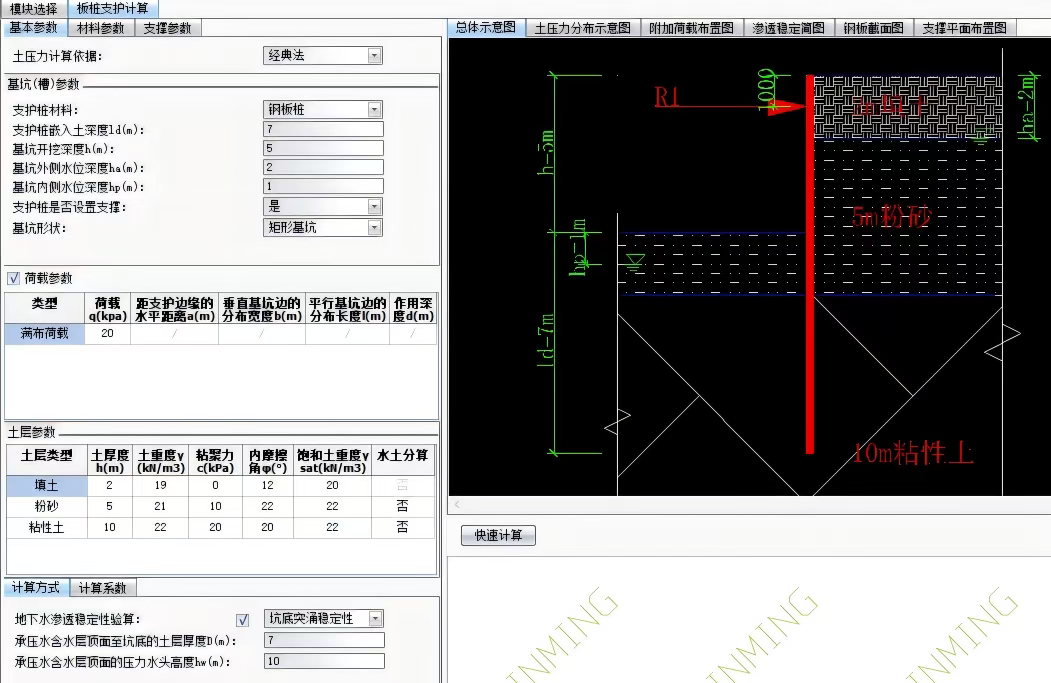

支护桩嵌入土深度ld(m)、基坑开挖深度h(m)、基坑外侧水位深度ha(m)、基坑内侧水位深度hp(m)：根据基坑设计及地勘报告填写。(详见下图)
《建筑基坑支护技术规程》 JGJ 120-2012第7.3.2条 降水后基坑内的水位应低于坑底0.5m。当主体结构有加深的电梯井、集水井时，坑底应按电梯井、集水井底面考虑或对其另行采取局部地下水控制措施。
荷载参数：基坑周边有荷载勾选
荷载类型：矩形局部荷载、条形局部荷载这两种较多
满布荷载(如基坑周边满布材料)
条形局部荷载(如基坑周边设置出土道路)
矩形局部荷载(如基坑周边局部位置设置材料堆场)
荷载q(kpa)：荷载大小除以受力面积

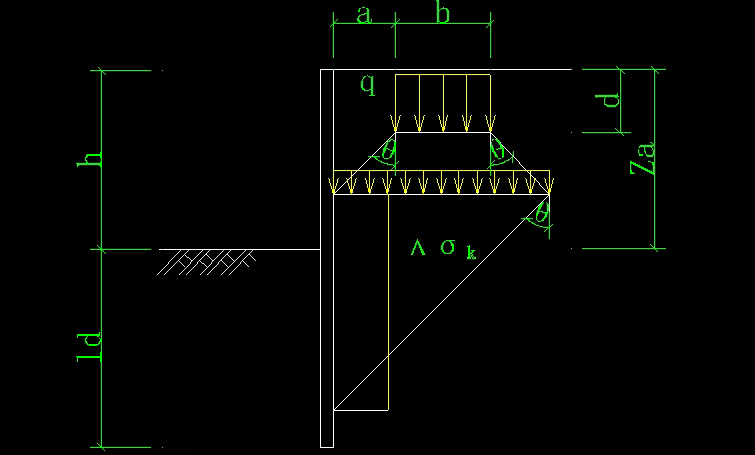

距支护边缘的水平距离a(m)、垂直基坑边的分布宽度b(m)、平行基坑边的分布长度l(m)、作用深度d(m)：详见下示意图
土层参数
土层类型、土厚度、土重度、粘聚力、内摩擦角、饱和土重度：根据地勘报告填写
水土分算：根据透水性大小进行划分，透水性较小的黏土、粉质黏土、粉土选择“否”。透水性较大的砂土选择“是”
计算方式：坑底突涌稳定性/渗流稳定性
《建筑基坑支护技术规程》 JGJ 120-2012 第7.1.4条 当坑底以下有水头高于坑底的承压水时，各类支护结构均应按本规程第C. 0.1条的规定进行承压水作用下的坑底突涌稳定性验算。当不满足突涌稳定性要求时，应对该承压水含水层采取截水、减压措施。
《建筑基坑支护技术规程》 JGJ 120-2012 第7.2.3条 当坑底以下含水层厚度大而需采用悬挂式帷幕时，帷幕进入透水层的深度应满足本规程第C.0.2条、第C.0.3条对地下水从帷幕底绕流的渗透稳定性要求，并应对帷幕外地下水位下降引起的基坑周边建(构)筑物、地下管线沉降进行分析。
承压水含水层顶面至坑底的土层厚度D(m)、承压水含水层顶面的压力水头高度hw(m)、地下水位面至坑底的土层厚度D1(m)、基坑内外的水头差△h(m)：根据地勘报告填写
计算系数
结构重要性系数γ0、综合分项系数γF：《建筑基坑支护技术规程》JGJ120-2012 第3.1.6条 支护结构构件按承载能力极限状态设计时作用基本组合的分项系数不应小于1.25，对安全等级为一级、二级、三级的支护结构，其结构重要性系数分别不应小于1.1、1.0、0.9.
嵌固稳定安全系数Ke：
《建筑基坑支护技术规程》JGJ120-2012 第4.2.1条 安全等级为一级、二级、三级的悬臂式支挡结构Ke分别不应小于1.25、1.2、1.15
《建筑基坑支护技术规程》JGJ120-2012 第4.2.2条 安全等级为一级、二级、三级的铺拉式支挡结构和支撑式支挡结构Ke分别不应小于1.25、1.2、1.15
突涌稳定安全系数Kh：《建筑基坑支护技术规程》JGJ120-2012 附录C.0.1条 突涌稳定安全系数:Kh不应小于1.1。
材料参数
钢桩参数
钢板桩类别、钢板桩型号：根据现场实际材料填写

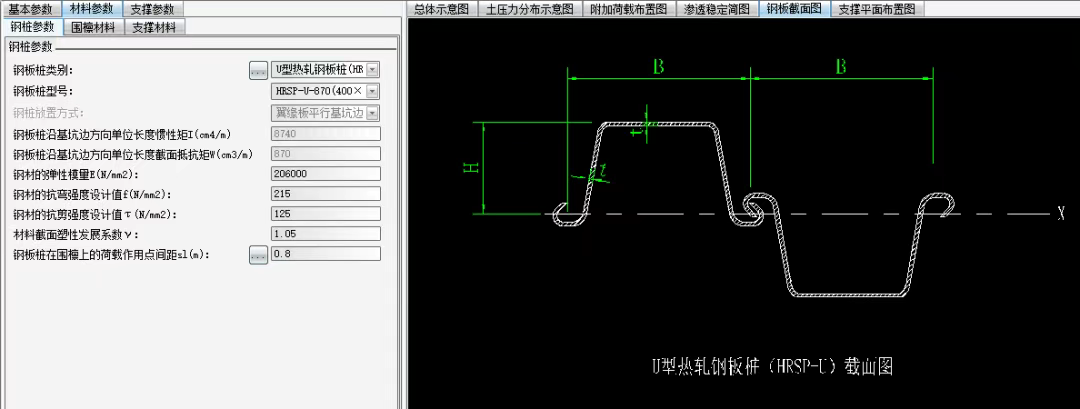

钢板桩沿基坑边方向单位长度惯性矩I(cm4/m)、钢板桩沿基坑边方向单位长度截面抵抗矩W(cm3/m)：软件会根据钢板桩型号自动生成对应数据

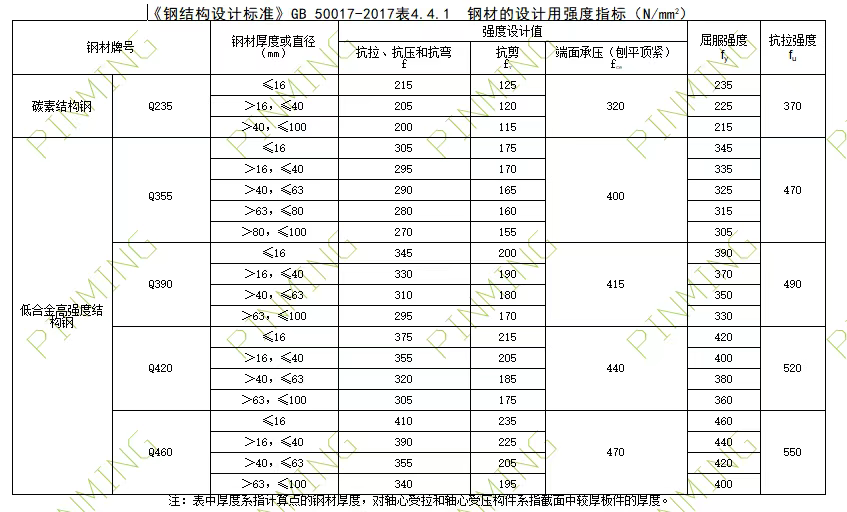

钢材的弹性模量E(N/mm2)、钢材的抗弯强度设计值f(N/mm2)、钢材的抗剪强度设计值τ(N/mm2)：一般钢板桩为Q235钢材，查看下表
材料截面塑性发展系数γ：《钢结构设计标准》 GB50017-2017 第6.1.2条截面塑性发展系数;对工字形截面，γx=1.05，γy=1.20;对箱形截面，γx=γ=1.05

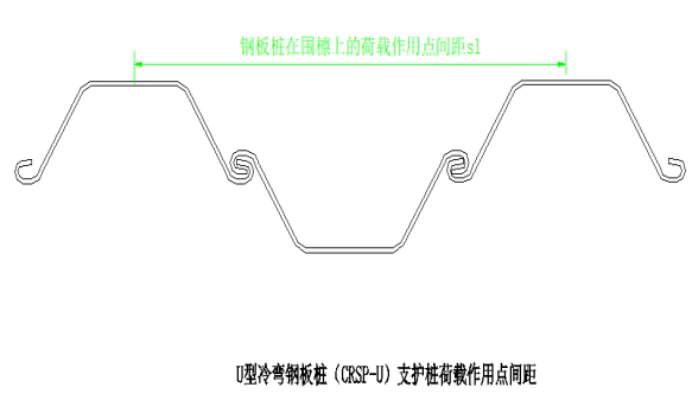

钢板桩在围檩上的荷载作用点间距s1(m)：相邻同方向钢板桩中心点距离
围檩材料
围檩材料类型：根据实际选择
围檩材料截面类型：根据实际选择
围檩合并根数：根据实际选择(一般为2根)
围檩受力不均匀系数ks：不小于1/围檩合并根数
围檩惯性矩I(cm4)、围檩截面抵抗矩W(cm3)、围檩弹性模量E(N/mm2)：软件会根据选择的材料自动生成对应参数

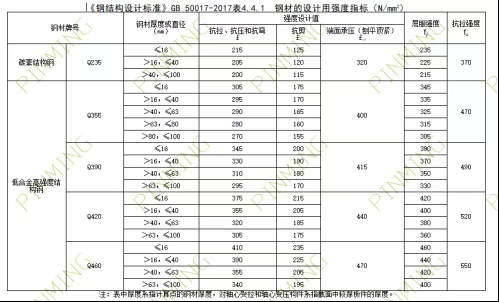

围檩的抗弯强度设计值f(N/mm2)与围檩的抗剪强度设计值τ(N/mm2)：一般钢板桩为Q235钢材，查看下表
材料截面塑性发展系数γ：《钢结构设计标准》 GB50017-2017 第6.1.2条截面塑性发展系数;对工字形截面，γx=1.05，γy=1.20;对箱形截面，γx=γ=1.05
支撑材料
支撑材料种类：根据实际选择
支撑材料类型：根据实际选择
支撑材料截面类型：根据实际选择
支撑型钢合并根数：根据实际选择
支撑抗压强度设计值f(N/mm2)、支撑单根型钢回转半径i(mm)、支撑单根型钢截面面积A(mm2)：软件会根据选择的材料自动生成对应参数
支撑参数
支撑道数：根据现场实际设计填写道数及支撑点距离坑顶距离
支撑施工工作面高度y(m)：满足施工作业需求即可(一般不低于0.5米
)

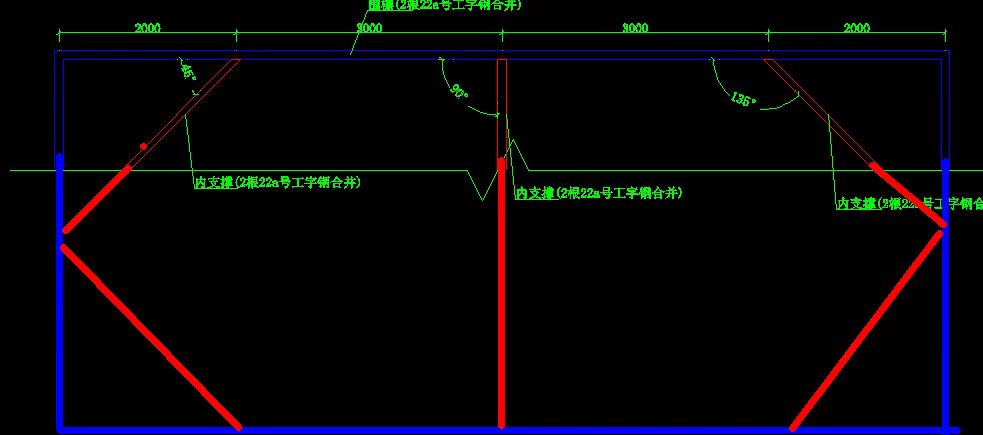

水平方向支撑点总个数：根据设计填写，详见下图
支撑计算长度L0(mm)：根据现场实际长度计算，如有设置平联构造，可选择各支点间最长的一段作为计算长度。
支撑方向与基坑边缘的夹角a(度)、围檩上各支撑点水平间距：根据设计填写，详见上图
